LG 738 kW Kaskad Hava Kaynaklı Isı Pompası Sistemi

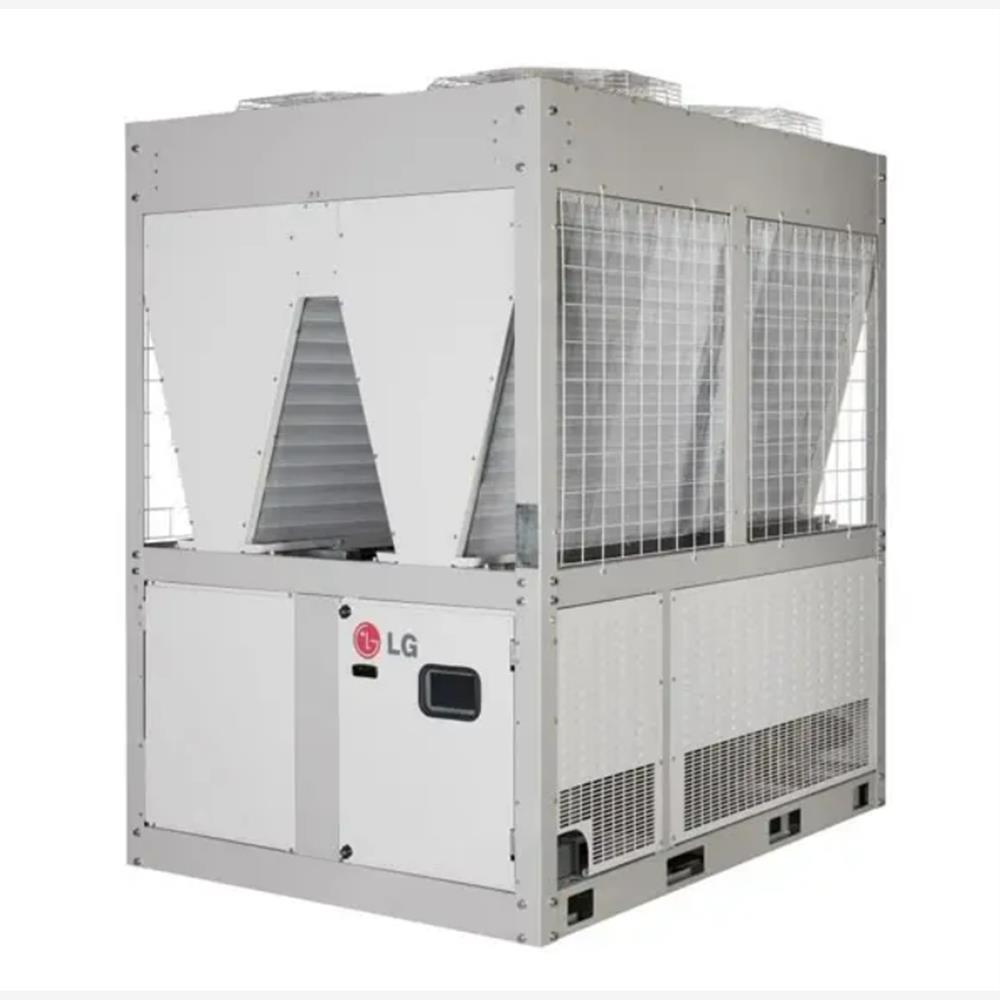

LG 738 kW Kaskad Hava Kaynaklı Isı Pompası Sistemi; dev ölçekli endüstriyel tesislerin merkezi ısıtma, soğutma ve kullanım sıcak suyu ihtiyaçlarını karşılamak üzere yapılandırılmış yüksek kapasiteli bir iklimlendirme çözümüdür. 3 adet 246 kW LG ısı pompası ünitesinin senkronize kaskad çalışmasıyla oluşturulan bu sistem, toplamda 738 kW ısıtma kapasitesi ve 666 kW soğutma kapasitesi sunar.

Büyük tesislerde enerji ihtiyacı gün içinde sürekli değişir. Üretim yoğunluğu, dış ortam sıcaklığı, kullanım saatleri, sıcak su ihtiyacı ve mahal yükleri sabit değildir. LG 738 kW kaskad sistem, bu değişken yük yapısına göre üniteleri kademeli olarak devreye alır. Düşük kapasite ihtiyacında tek ünite çalışabilir, daha yüksek yüklerde ikinci ve üçüncü ünite devreye girerek sistem kapasitesini artırır. Böylece gereksiz enerji tüketiminin önüne geçilir ve işletme maliyetleri daha kontrollü hale gelir.

3 adet 246 kW üniteden oluşan bu yapı, özellikle fabrikalar, havalimanları, büyük hastane kompleksleri, oteller, AVM’ler, üretim tesisleri, kamu binaları, üniversite kampüsleri ve büyük sosyal tesisler için güçlü bir merkezi sistem çözümü sunar. Kaskad çalışma mantığı sayesinde sistem hem yüksek kapasite sağlar hem de bakım ve servis süreçlerinde işletme sürekliliğine katkı sunar.

Her bir 246 kW ünitede 7°C dış ortam sıcaklığı ve 45°C akış suyu sıcaklığı koşullarında 246 kW ısıtma kapasitesi elde edilir. 3,00 COP ve 3,30 SCOP değeriyle yüksek kapasiteli merkezi ısıtma uygulamalarında dengeli ve güvenilir performans sağlar. Dış hava sıcaklığı veya akış suyu sıcaklığı değiştiğinde kapasite ve verim değerlerinin değişebileceği dikkate alınmalıdır.

Soğutma tarafında her bir 246 kW ünite, 35°C dış ortam sıcaklığı ve 7°C akış suyu sıcaklığı koşullarında 222 kW soğutma kapasitesi sunar. 3 ünitenin birlikte çalışmasıyla toplam 666 kW soğutma kapasitesine ulaşılır. 2,70 EER ve 4,20 SEER değerleri sayesinde yaz döneminde de büyük hacimli alanlarda kontrollü ve verimli soğutma yapılabilir.

LG 738 kW Kaskad Sistem, ısıtmada -30°C ile +35°C, soğutmada ise -15°C ile +48°C çalışma sıcaklık aralığına sahiptir. Bu geniş çalışma aralığı, sistemi zorlu iklim koşullarında güvenilir hale getirir. En sert kış şartlarında dahi merkezi ısıtma sürekliliği sağlamak isteyen projeler için güçlü bir alternatiftir.

55°C maksimum çıkış suyu sıcaklığı sayesinde sistem, merkezi bina ısıtması ve kullanım sıcak suyu destek uygulamalarında değerlendirilebilir. Büyük tesislerde sıcak su ihtiyacı küçük bir detay değil, günlük operasyonun ana damarlarından biridir. Bu nedenle yüksek kapasite, doğru buffer tank kullanımı ve güçlü hidrolik tasarım birlikte ele alınmalıdır.

R410A soğutucu akışkanla çalışan LG 738 kW Kaskad Hava Kaynaklı Isı Pompası Sistemi, EUROVENT sertifikalı ünitelerden oluşur. EUROVENT sertifikası, cihaz performans değerlerinin bağımsız standartlar çerçevesinde değerlendirildiğini gösterir. Endüstriyel projelerde yalnızca kapasiteye bakmak yetmez; belgelenmiş performans, servis kolaylığı, hidrolik denge ve uzun vadeli işletme güvenliği birlikte değerlendirilmelidir.

Sistem 380V / 3 faz / 50 Hz elektrik beslemesiyle çalışır. Her bir 246 kW ünitenin elektrik giriş gücü 82,2 kW’tır. Bu konfigürasyonda toplam elektrik giriş gücü yaklaşık 246,6 kW olarak değerlendirilir. Her bir ünitenin minimum su debisi 42,3 m³/h olduğundan, toplam minimum su debisi yaklaşık 126,9 m³/h seviyesindedir. Nihai pompa seçimi mutlaka tesisat basınç kaybı, borulama mesafesi, eşanjör kayıpları ve proje hidrolik hesabına göre yapılmalıdır.

Cihazların içerisinde dahili sirkülasyon pompası bulunmamaktadır. Bu nedenle sisteme projenin toplam su debisi ihtiyacına uygun harici pompa grubu ilave edilmelidir. Bu kapasitede yanlış pompa seçimi yalnızca teknik hata değildir; verimi düşürür, sistemi yorar ve faturayı büyütür.

LG 738 kW Kaskad Paket Isı Pompası Sistemi’nin stabil, güvenli ve uzun ömürlü çalışabilmesi için minimum 7.000 litre buffer tank kullanımı gereklidir. Buffer tank; sistem su hacmini dengelemek, defrost döngülerini sağlıklı yürütmek, kompresörlerin sık devreye girip çıkmasını önlemek ve cihaz ömrünü korumak açısından kritik öneme sahiptir. Bu güçte denge kabı aksesuar değil, sistemin emniyet kemeridir.

Öne Çıkan Özellikler

• 738 kW toplam ısıtma kapasitesi

• 666 kW toplam soğutma kapasitesi

• 3 adet 246 kW üniteden oluşan kaskad yapı

• Her ünitede 3,00 COP değeri

• 3,30 SCOP değeri

• 2,70 EER değeri

• 4,20 SEER değeri

• EUROVENT sertifikalı performans

• R410A soğutucu akışkan

• Isıtmada -30°C ~ +35°C çalışma aralığı

• Soğutmada -15°C ~ +48°C çalışma aralığı

• 55°C maksimum su sıcaklığı

• 380V / 3 faz / 50 Hz elektrik beslemesi

• Minimum 7.000 litre buffer tank kullanımı

• Harici sirkülasyon pompası ile projeye özel hidrolik tasarım

• Büyük ticari ve endüstriyel projelere uygun merkezi sistem çözümü

Teknik Özellikler

• Sistem Tipi: Kaskad Hava Kaynaklı Isı Pompası Sistemi

• Kaskad Yapı: 3 adet 246 kW ünite

• Toplam Isıtma Kapasitesi: 738 kW

• Toplam Soğutma Kapasitesi: 666 kW

• Birim Başı Isıtma Kapasitesi: 246 kW

• Birim Başı Soğutma Kapasitesi: 222 kW

• Dış Ortam Sıcaklığı — Isıtma: 7°C

• Akış Suyu Sıcaklığı — Isıtma: 45°C

• COP: 3,00

• SCOP: 3,30

• Dış Ortam Sıcaklığı — Soğutma: 35°C

• Akış Suyu Sıcaklığı — Soğutma: 7°C

• EER: 2,70

• SEER: 4,20

• Isıtma Çalışma Aralığı: -30°C ~ +35°C

• Soğutma Çalışma Aralığı: -15°C ~ +48°C

• Elektrik Beslemesi: 380V / 3 / 50 Hz

• Toplam Elektrik Giriş Gücü: Yaklaşık 246,6 kW

• Toplam Minimum Su Debisi: Yaklaşık 126,9 m³/h

• Toplam Net Ağırlık: Yaklaşık 4.290 kg

• Gaz Cinsi: R410A

• Maksimum Su Sıcaklığı: 55°C

• Buffer Tank: Minimum 7.000 litre kullanılmalıdır

• Sirkülasyon Pompası: Cihazların içerisinde dahili sirkülasyon pompası yoktur. Sisteme harici pompa grubu ilave edilmelidir.

• Sertifika: EUROVENT

246 kW Ünite Teknik Değerleri

• Isıtma Kapasitesi: 246 kW

• Soğutma Kapasitesi: 222 kW

• COP: 3,00

• SCOP: 3,30

• EER: 2,70

• SEER: 4,20

• Minimum Su Debisi: 42,3 m³/h

• Cihaz İçi Basınç Kaybı: 28,7 kPa

• Ses Basıncı: 68 dBA

• Ses Gücü: 92 dBA

• Net Ağırlık: 1.430 kg

• Boyutlar: 2.291 mm x 2.293 mm x 2.154 mm

• Gaz Cinsi / Miktarı: R410A / 7 kg x 6

• Elektrik Giriş Gücü: 82,2 kW

• Maksimum Su Sıcaklığı: 55°C

• Bağlantı Ağzı: 65 mm flanşlı

Kullanım Alanları

LG 738 kW Kaskad Hava Kaynaklı Isı Pompası Sistemi; fabrikalar, havalimanları, büyük hastane kompleksleri, büyük oteller, AVM’ler, üretim tesisleri, kamu binaları, üniversite kampüsleri, lojistik merkezleri, spor kompleksleri ve yüksek kapasiteli merkezi sistem projelerinde kullanılabilir. Fan-coil sistemleri, merkezi sıcak-soğuk su tesisatları, proses destek sistemleri ve kullanım sıcak suyu altyapılarıyla birlikte projelendirilebilir.

Yüksek kapasite, kaskad çalışma esnekliği, EUROVENT sertifikalı performans ve endüstriyel dayanıklılık arayan projeler için LG 738 kW Kaskad Hava Kaynaklı Isı Pompası Sistemi; güçlü, güvenilir ve uzun vadeli bir merkezi iklimlendirme çözümüdür.
