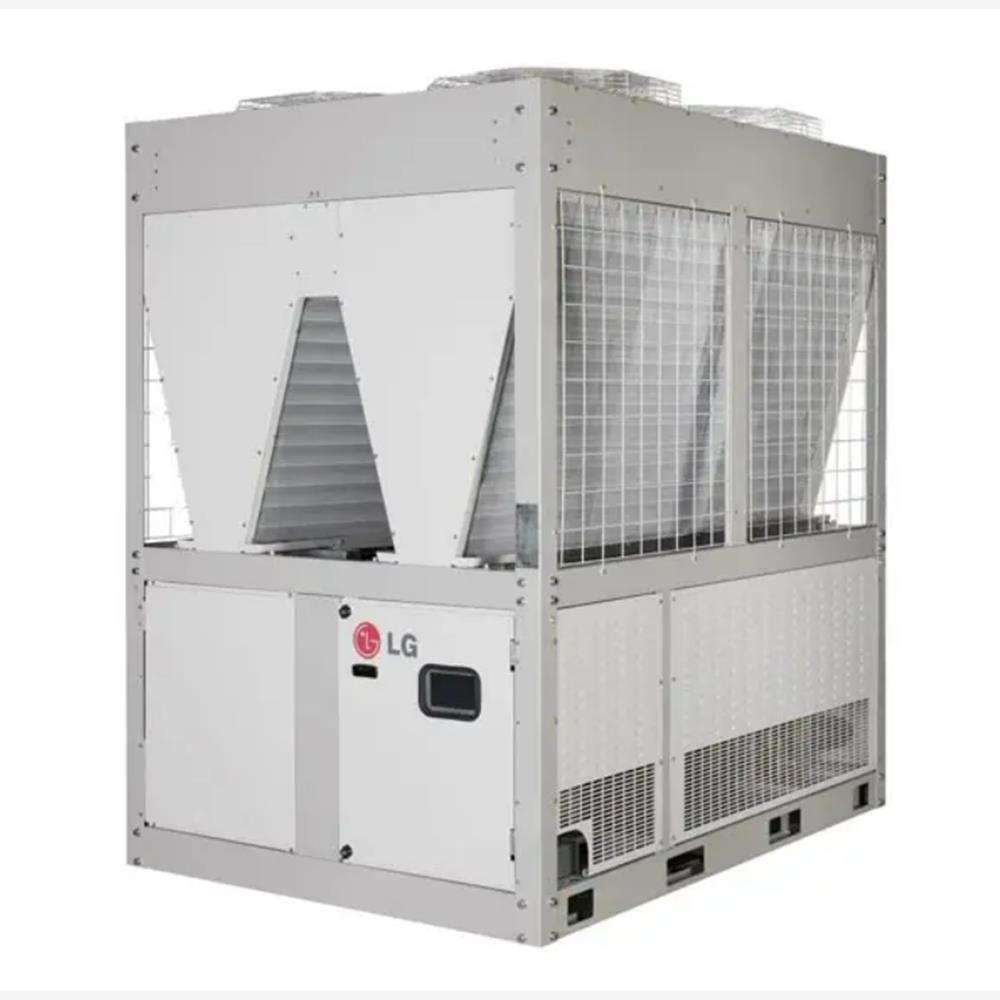

LG 656 kW Kaskad Hava Kaynaklı Isı Pompası Sistemi

LG 656 kW Kaskad Hava Kaynaklı Isı Pompası Sistemi; endüstriyel ölçekte yüksek enerji ihtiyacı bulunan tesislerin merkezi ısıtma, soğutma ve kullanım sıcak suyu taleplerini karşılamak üzere yapılandırılmış büyük kapasiteli bir iklimlendirme çözümüdür. 1 adet 164 kW ve 2 adet 246 kW LG ünitesinin senkronize kaskad çalışmasıyla oluşturulan bu sistem, toplamda 656 kW ısıtma kapasitesi ve 592 kW soğutma kapasitesi sunar.

Devasa tesislerde enerji ihtiyacı gün içinde sürekli değişir. Üretim yoğunluğu, dış hava sıcaklığı, kullanım saatleri, sıcak su talebi ve mahal yükleri sabit değildir. LG 656 kW kaskad sistem, bu değişken yük yapısına göre üniteleri kademeli olarak devreye alır. Düşük kapasite ihtiyacında 164 kW üniteyle çalışabilir, daha yüksek yüklerde 246 kW üniteler devreye girerek sistemin kapasitesini artırır. Böylece gereksiz enerji tüketiminin önüne geçilir ve işletme maliyetleri daha kontrollü hale gelir.

Bu hibrit modüler yapı, farklı kapasitedeki ünitelerin avantajlarını tek sistemde toplar. 164 kW ünite 3.64 COP değeriyle yüksek verimli çalışma sunarken, 246 kW üniteler büyük kapasite ihtiyacında sisteme güçlü destek sağlar. Bu sayede LG 656 kW Kaskad Sistem; hastaneler, büyük oteller, fabrikalar, üretim tesisleri, AVM’ler, kamu binaları, lojistik merkezleri, spor kompleksleri ve büyük sosyal tesisler için profesyonel bir merkezi sistem çözümü oluşturur.

Her bir 164 kW ünitede 7°C dış ortam sıcaklığı ve 45°C akış suyu sıcaklığı koşullarında 164 kW ısıtma kapasitesi elde edilir. Bu ünite 3.64 COP ve 3.30 SCOP değeriyle verimli bir ısıtma performansı sağlar. Soğutma tarafında ise 35°C dış ortam sıcaklığı ve 7°C akış suyu sıcaklığı koşullarında 148 kW soğutma kapasitesi sunar. 3.78 EER ve 4.20 SEER değerleriyle yaz döneminde güçlü ve dengeli soğutma yapılabilir.

246 kW ünitelerin her biri, 7°C dış ortam sıcaklığı ve 45°C akış suyu sıcaklığı koşullarında 246 kW ısıtma kapasitesi sağlar. Her bir 246 kW ünite 3.00 COP ve 3.30 SCOP değeriyle yüksek kapasiteli merkezi ısıtma ihtiyacına cevap verir. Soğutma tarafında ise her bir ünite 35°C dış ortam sıcaklığı ve 7°C akış suyu sıcaklığı koşullarında 222 kW soğutma kapasitesi sunar. Böylece iki adet 246 kW ünite toplamda 444 kW soğutma kapasitesi sağlar.

LG 656 kW Kaskad Sistem, ısıtmada -30°C ile +35°C, soğutmada ise -15°C ile +48°C çalışma sıcaklık aralığına sahiptir. Bu geniş çalışma aralığı, sistemi zorlu iklim koşullarında güvenilir hale getirir. Özellikle kış şartlarının sert geçtiği bölgelerde, merkezi ısıtma sürekliliği ve sistem güvenliği açısından ciddi avantaj sağlar.

55°C maksimum çıkış suyu sıcaklığı sayesinde sistem, merkezi bina ısıtması ve kullanım sıcak suyu destek uygulamalarında değerlendirilebilir. Büyük tesislerde sıcak su ihtiyacı dönemsel değil, süreklidir. Bu nedenle yüksek kapasite, doğru buffer tank seçimi ve güçlü hidrolik tasarım bir arada düşünülmelidir.

EUROVENT sertifikalı ünitelerden oluşan LG 656 kW Kaskad Hava Kaynaklı Isı Pompası Sistemi, performans değerlerinin bağımsız standartlar çerçevesinde değerlendirildiğini gösterir. Endüstriyel projelerde cihaz seçimi yalnızca kapasiteye bakılarak yapılmaz; belgelenmiş performans, servis kolaylığı, hidrolik denge ve işletme güvenliği birlikte ele alınmalıdır.

Sistem 380V / 3 faz / 50 Hz elektrik beslemesiyle çalışır. 164 kW ünitede elektrik giriş gücü 54,8 kW, 246 kW ünitelerin her birinde ise 82,2 kW’tır. Bu konfigürasyonda toplam elektrik giriş gücü yaklaşık 219,2 kW olarak değerlendirilir. Toplam minimum su debisi yaklaşık 112,8 m³/h seviyesindedir. Nihai pompa seçimi mutlaka tesisat basınç kaybı, borulama mesafesi, eşanjör kayıpları ve proje hidrolik hesabına göre yapılmalıdır.

Cihazların içerisinde dahili sirkülasyon pompası bulunmamaktadır. Bu nedenle projeye uygun harici pompa grubu sisteme ilave edilmelidir. Yanlış pompa seçimi bu kapasitede küçük bir hata değildir; sistemi yorar, verimi düşürür, faturayı büyütür. Bu yüzden hidrolik tasarım, ürün seçimi kadar önemlidir.

LG 656 kW Kaskad Paket Isı Pompası Sistemi’nin stabil, verimli ve uzun ömürlü çalışabilmesi için minimum 6.000 litre buffer tank kullanımı gereklidir. Buffer tank; sistem su hacmini dengelemek, defrost döngülerini sağlıklı yürütmek, kompresörlerin sık devreye girip çıkmasını önlemek ve cihaz ömrünü korumak açısından kritik öneme sahiptir. Bu güçte denge kabı aksesuar değil, sistemin kalbini koruyan zırhtır.

Öne Çıkan Özellikler

• 656 kW toplam ısıtma kapasitesi

• 592 kW toplam soğutma kapasitesi

• 1 adet 164 kW + 2 adet 246 kW hibrit kaskad yapı

• 164 kW ünitede 3.64 COP değeri

• 246 kW ünitelerde 3.00 COP değeri

• 3.30 SCOP değeri

• 4.20 SEER değeri

• EUROVENT sertifikalı performans

• R410A soğutucu akışkan

• Isıtmada -30°C ~ +35°C çalışma aralığı

• Soğutmada -15°C ~ +48°C çalışma aralığı

• 55°C maksimum su sıcaklığı

• 380V / 3 faz / 50 Hz elektrik beslemesi

• Minimum 6.000 litre buffer tank kullanımı

• Harici sirkülasyon pompası ile projeye özel hidrolik tasarım

• Büyük ticari ve endüstriyel projelere uygun merkezi sistem çözümü

Teknik Özellikler

• Sistem Tipi: Kaskad Hava Kaynaklı Isı Pompası Sistemi

• Kaskad Yapı: 1 adet 164 kW + 2 adet 246 kW ünite

• Toplam Isıtma Kapasitesi: 656 kW

• Toplam Soğutma Kapasitesi: 592 kW

• Dış Ortam Sıcaklığı — Isıtma: 7°C

• Akış Suyu Sıcaklığı — Isıtma: 45°C

• Dış Ortam Sıcaklığı — Soğutma: 35°C

• Akış Suyu Sıcaklığı — Soğutma: 7°C

• SCOP: 3.30

• SEER: 4.20

• Isıtma Çalışma Aralığı: -30°C ~ +35°C

• Soğutma Çalışma Aralığı: -15°C ~ +48°C

• Elektrik Beslemesi: 380V / 3 / 50 Hz

• Toplam Elektrik Giriş Gücü: Yaklaşık 219,2 kW

• Toplam Minimum Su Debisi: Yaklaşık 112,8 m³/h

• Toplam Net Ağırlık: Yaklaşık 3.830 kg

• Gaz Cinsi: R410A

• Maksimum Su Sıcaklığı: 55°C

• Buffer Tank: Minimum 6.000 litre kullanılmalıdır

• Sirkülasyon Pompası: Cihazların içerisinde dahili sirkülasyon pompası yoktur. Sisteme harici pompa grubu ilave edilmelidir.

• Sertifika: EUROVENT

164 kW Ünite Teknik Değerleri

• Isıtma Kapasitesi: 164 kW

• Soğutma Kapasitesi: 148 kW

• COP: 3.64

• SCOP: 3.30

• EER: 3.78

• SEER: 4.20

• Minimum Su Debisi: 28,2 m³/h

• Cihaz İçi Basınç Kaybı: 28,7 kPa

• Ses Basıncı: 68 dBA

• Ses Gücü: 91 dBA

• Net Ağırlık: 970 kg

• Boyutlar: 1.528 mm x 2.293 mm x 2.154 mm

• Gaz Cinsi / Miktarı: R410A / 7 kg x 4

• Elektrik Giriş Gücü: 54,8 kW

• Bağlantı Ağzı: 65 mm flanşlı

246 kW Ünite Teknik Değerleri

• Isıtma Kapasitesi: 246 kW

• Soğutma Kapasitesi: 222 kW

• COP: 3.00

• SCOP: 3.30

• EER: 2.70

• SEER: 4.20

• Minimum Su Debisi: 42,3 m³/h

• Cihaz İçi Basınç Kaybı: 28,7 kPa

• Ses Basıncı: 68 dBA

• Ses Gücü: 92 dBA

• Net Ağırlık: 1.430 kg

• Boyutlar: 2.291 mm x 2.293 mm x 2.154 mm

• Gaz Cinsi / Miktarı: R410A / 7 kg x 6

• Elektrik Giriş Gücü: 82,2 kW

• Bağlantı Ağzı: 65 mm flanşlı

Kullanım Alanları

LG 656 kW Kaskad Hava Kaynaklı Isı Pompası Sistemi; büyük hastaneler, dev oteller, fabrikalar, üretim tesisleri, AVM’ler, kamu binaları, üniversite kampüsleri, lojistik merkezleri, spor kompleksleri, sosyal tesisler ve yüksek kapasiteli merkezi sistem projelerinde kullanılabilir. Fan-coil sistemleri, merkezi sıcak-soğuk su tesisatları, proses destek sistemleri ve kullanım sıcak suyu altyapılarıyla birlikte projelendirilebilir.

Yüksek kapasite, hibrit modüler kaskad kontrol, EUROVENT sertifikalı performans ve endüstriyel dayanıklılık arayan projeler için LG 656 kW Kaskad Hava Kaynaklı Isı Pompası Sistemi; güçlü, güvenilir ve uzun vadeli bir merkezi iklimlendirme çözümüdür.
