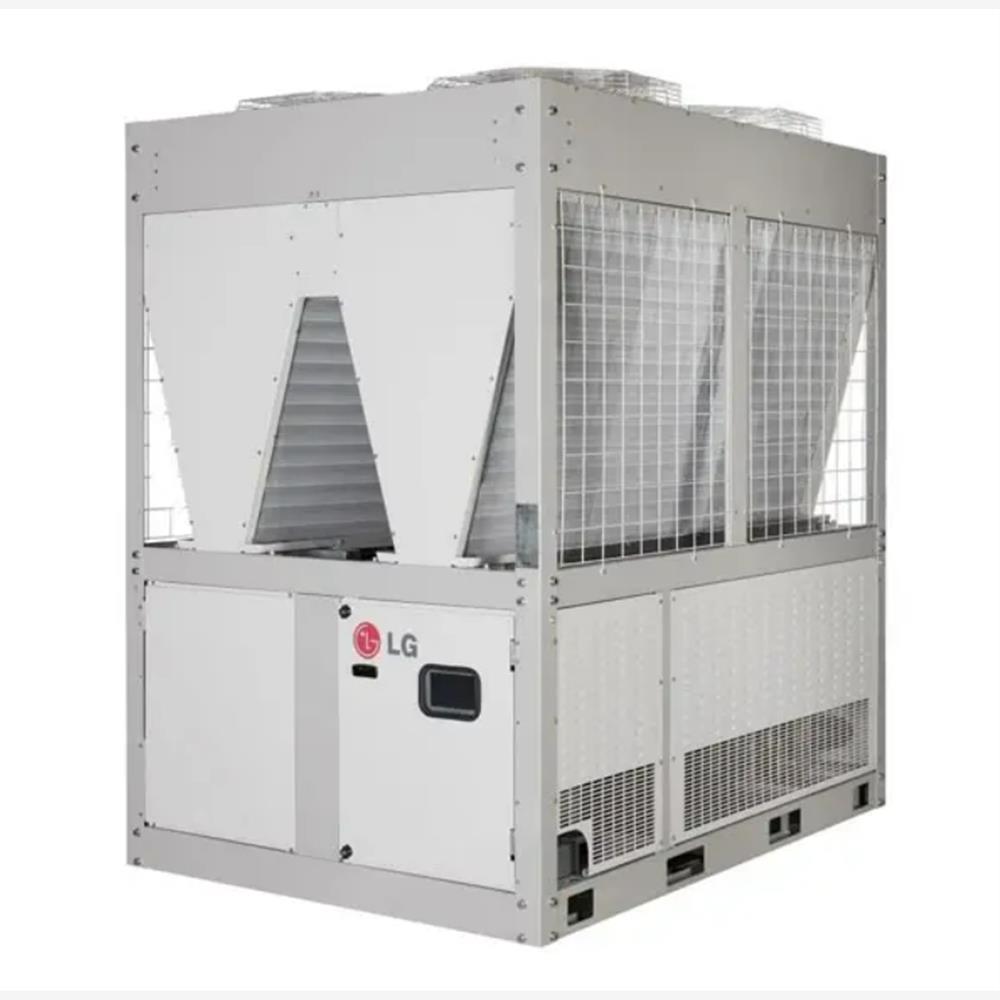

LG 574 kW Kaskad Hava Kaynaklı Isı Pompası Sistemi

LG 574 kW Kaskad Hava Kaynaklı Isı Pompası Sistemi; dev ölçekli tesislerin merkezi ısıtma, soğutma ve kullanım sıcak suyu ihtiyaçlarını karşılamak üzere yapılandırılmış yüksek kapasiteli bir endüstriyel iklimlendirme çözümüdür. 2 adet 164 kW ve 1 adet 246 kW LG ünitesinin senkronize kaskad çalışmasıyla oluşturulan bu sistem, toplamda 574 kW ısıtma kapasitesi ve 518 kW soğutma kapasitesi sunar.

Büyük ölçekli projelerde enerji ihtiyacı gün içinde sabit kalmaz. Üretim yoğunluğu, dış ortam sıcaklığı, mahal yükleri, kullanım saatleri ve sıcak su talebi sürekli değişir. LG 574 kW kaskad sistem, bu değişken yük yapısına göre üniteleri kademeli olarak devreye alır. Böylece düşük yük ihtiyacında daha küçük kapasiteli üniteler çalıştırılarak gereksiz enerji tüketiminin önüne geçilir, yüksek kapasite gerektiğinde ise tüm sistem devreye girerek güçlü performans sağlar.

Bu hibrit kaskad yapı, 164 kW ve 246 kW kapasiteli ünitelerin avantajlarını tek sistemde birleştirir. 164 kW üniteler 3.64 COP değeriyle yüksek verimli çalışma avantajı sunarken, 246 kW ünite yüksek kapasite ihtiyacında sisteme güç kazandırır. Bu yapı özellikle fabrikalar, havalimanları, büyük oteller, hastaneler, AVM’ler, üretim tesisleri, kamu binaları ve büyük sosyal tesisler için güçlü bir merkezi sistem çözümü oluşturur.

Her bir 164 kW ünitede 7°C dış ortam sıcaklığı ve 45°C akış suyu sıcaklığı koşullarında 164 kW ısıtma kapasitesi elde edilir. Bu üniteler 3.64 COP ve 3.30 SCOP değeriyle verimli ısıtma performansı sağlar. Soğutma tarafında ise her bir 164 kW ünite, 35°C dış ortam sıcaklığı ve 7°C akış suyu sıcaklığı koşullarında 148 kW soğutma kapasitesi sunar. 3.78 EER ve 4.20 SEER değerleriyle yaz döneminde güçlü ve dengeli soğutma yapılabilir.

246 kW ünite ise 7°C dış ortam sıcaklığı ve 45°C akış suyu sıcaklığı koşullarında 246 kW ısıtma kapasitesi sağlar. 3.00 COP ve 3.30 SCOP değeriyle büyük kapasite ihtiyacına cevap verir. Soğutma tarafında 35°C dış ortam sıcaklığı ve 7°C akış suyu sıcaklığı koşullarında 222 kW soğutma kapasitesi sunar. 2.70 EER ve 4.20 SEER değeriyle yüksek hacimli alanlarda merkezi soğutma uygulamalarına katkı sağlar.

LG 574 kW Kaskad Sistem, ısıtmada -30°C ile +35°C, soğutmada ise -15°C ile +48°C çalışma sıcaklık aralığına sahiptir. Bu geniş çalışma aralığı, sistemi zorlu iklim koşullarında dahi güvenilir hale getirir. 55°C maksimum su sıcaklığı sayesinde merkezi ısıtma sistemleri ve kullanım sıcak suyu destek uygulamalarında değerlendirilebilir.

R410A soğutucu akışkanla çalışan sistem, EUROVENT sertifikalı ünitelerden oluşur. Bu sertifika, cihaz performans değerlerinin bağımsız standartlar çerçevesinde değerlendirildiğini gösterir. Endüstriyel projelerde cihaz seçimi yalnızca katalog kapasitesiyle yapılmaz; belgelenmiş performans, servis kolaylığı, hidrolik tasarım ve işletme güvenliği birlikte düşünülmelidir.

Sistem 380V / 3 faz / 50 Hz elektrik beslemesiyle çalışır. 164 kW ünitelerde birim başı elektrik giriş gücü 54,8 kW, 246 kW ünitede ise 82,2 kW’tır. Toplam elektrik giriş gücü yaklaşık 191,8 kW olarak değerlendirilir. Toplam minimum su debisi, sistemdeki ünite kombinasyonuna göre yaklaşık 98,7 m³/h seviyesindedir. Nihai pompa seçimi, tesisat basınç kaybı ve proje hidrolik hesabına göre yapılmalıdır.

Cihazların içerisinde dahili sirkülasyon pompası bulunmamaktadır. Bu nedenle sisteme harici pompa grubu ilave edilmelidir. Pompa seçimi; debi, basma yüksekliği, borulama mesafesi, eşanjör kayıpları ve sistem devre yapısına göre mühendislik hesabıyla belirlenmelidir. Bu kapasitede yanlış pompa seçimi sistemi yorar, faturayı kabartır, konforu düşürür.

LG 574 kW Kaskad Paket Isı Pompası Sistemi’nin stabil ve verimli çalışabilmesi için minimum 5.000 litre buffer tank kullanımı gereklidir. Buffer tank; sistemin su hacmini dengelemek, defrost döngülerini sağlıklı yürütmek, kompresörlerin sık devreye girip çıkmasını önlemek ve cihaz ömrünü korumak açısından kritik öneme sahiptir. Büyük kapasitede denge kabı aksesuar değildir; sistemin emniyet kemeridir.

Öne Çıkan Özellikler

• 574 kW toplam ısıtma kapasitesi

• 518 kW toplam soğutma kapasitesi

• 2 adet 164 kW + 1 adet 246 kW hibrit kaskad yapı

• 164 kW ünitelerde 3.64 COP değeri

• 246 kW ünitede 3.00 COP değeri

• 3.30 SCOP değeri

• 4.20 SEER değeri

• EUROVENT sertifikalı performans

• R410A soğutucu akışkan

• Isıtmada -30°C ~ +35°C çalışma aralığı

• Soğutmada -15°C ~ +48°C çalışma aralığı

• 55°C maksimum su sıcaklığı

• 380V / 3 faz / 50 Hz elektrik beslemesi

• Minimum 5.000 litre buffer tank kullanımı

• Harici sirkülasyon pompası ile projeye özel hidrolik tasarım

• Büyük ticari ve endüstriyel projelere uygun merkezi sistem çözümü

Teknik Özellikler

• Sistem Tipi: Kaskad Hava Kaynaklı Isı Pompası Sistemi

• Kaskad Yapı: 2 adet 164 kW + 1 adet 246 kW ünite

• Toplam Isıtma Kapasitesi: 574 kW

• Toplam Soğutma Kapasitesi: 518 kW

• Dış Ortam Sıcaklığı — Isıtma: 7°C

• Akış Suyu Sıcaklığı — Isıtma: 45°C

• Dış Ortam Sıcaklığı — Soğutma: 35°C

• Akış Suyu Sıcaklığı — Soğutma: 7°C

• SCOP: 3.30

• SEER: 4.20

• Isıtma Çalışma Aralığı: -30°C ~ +35°C

• Soğutma Çalışma Aralığı: -15°C ~ +48°C

• Elektrik Beslemesi: 380V / 3 / 50 Hz

• Toplam Elektrik Giriş Gücü: Yaklaşık 191,8 kW

• Toplam Minimum Su Debisi: Yaklaşık 98,7 m³/h

• Gaz Cinsi: R410A

• Maksimum Su Sıcaklığı: 55°C

• Buffer Tank: Minimum 5.000 litre kullanılmalıdır

• Sirkülasyon Pompası: Cihazların içerisinde dahili sirkülasyon pompası yoktur. Sisteme harici pompa grubu ilave edilmelidir.

• Sertifika: EUROVENT

164 kW Ünite Teknik Değerleri

• Isıtma Kapasitesi: 164 kW

• Soğutma Kapasitesi: 148 kW

• COP: 3.64

• SCOP: 3.30

• EER: 3.78

• SEER: 4.20

• Minimum Su Debisi: 28,2 m³/h

• Cihaz İçi Basınç Kaybı: 28,7 kPa

• Ses Basıncı: 68 dBA

• Ses Gücü: 91 dBA

• Net Ağırlık: 970 kg

• Boyutlar: 1.528 mm x 2.293 mm x 2.154 mm

• Gaz Cinsi / Miktarı: R410A / 7 kg x 4

• Elektrik Giriş Gücü: 54,8 kW

• Bağlantı Ağzı: 65 mm flanşlı

246 kW Ünite Teknik Değerleri

• Isıtma Kapasitesi: 246 kW

• Soğutma Kapasitesi: 222 kW

• COP: 3.00

• SCOP: 3.30

• EER: 2.70

• SEER: 4.20

• Minimum Su Debisi: 42,3 m³/h

• Cihaz İçi Basınç Kaybı: 28,7 kPa

• Ses Basıncı: 68 dBA

• Ses Gücü: 92 dBA

• Net Ağırlık: 1.430 kg

• Boyutlar: 2.291 mm x 2.293 mm x 2.154 mm

• Gaz Cinsi / Miktarı: R410A / 7 kg x 6

• Elektrik Giriş Gücü: 82,2 kW

• Bağlantı Ağzı: 65 mm flanşlı

Kullanım Alanları

LG 574 kW Kaskad Hava Kaynaklı Isı Pompası Sistemi; fabrikalar, havalimanları, büyük oteller, hastaneler, AVM’ler, üretim tesisleri, üniversiteler, kamu binaları, spor kompleksleri, lojistik merkezleri ve büyük hacimli merkezi sistem projelerinde kullanılabilir. Fan-coil sistemleri, merkezi sıcak-soğuk su tesisatları, proses destek sistemleri ve kullanım sıcak suyu altyapılarıyla birlikte projelendirilebilir.

Yüksek kapasite, esnek kaskad kontrol, EUROVENT sertifikalı performans ve endüstriyel dayanıklılık arayan projeler için LG 574 kW Kaskad Hava Kaynaklı Isı Pompası Sistemi; güçlü, güvenilir ve uzun vadeli bir merkezi iklimlendirme çözümüdür.
